真空輥裝配精度和零件精度的關系相輔相承

發布時間:2022-11-05人氣:33

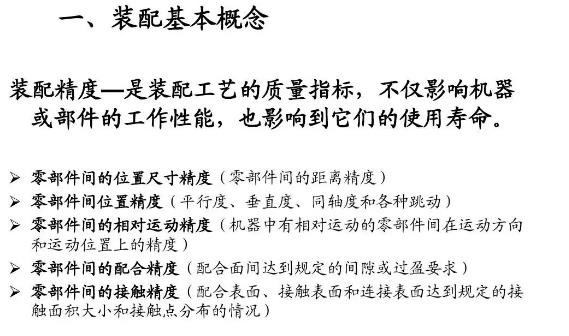

1.裝配精度與零件精度的關系

真空輥及其部件都是由零件組裝而成的,因而零件精度特別是關鍵零件的加工精度,對真空輥裝配精度有很大的影響,例如普通車床精度標準中的一個檢驗項目規定尾座移動對溜板移動的平行度,就主要取決于床身導軌A與B的平行度。


又如圖所示的車床主軸錐孔軸心線和兒座套簡錐孔軸心線對溜板移動的等高度(A0),則取決于床頭箱、尾座及底板的有關尺寸 A1、A2及A3的尺寸精度。

真空輥的裝配精度和零件的加工精度有密切的關系,零件精度是保證裝配精度的基礎,但裝配精度并不完全取決于零件精度。裝配精度的保證,應從產品結構、機械加工和裝配方法等方面進行綜合考慮,而裝配尺寸鏈是進行綜合分析的有效手段。


2.長度裝配尺寸鏈

封閉環與組成環的査找裝配尺寸鏈的封閉環多為產品或部件的裝配精度,凡對某項裝配精度有影響的零部件的有關尺寸或相互位置精度即為裝配尺寸鏈的組成環。

查找組成環的方法:從封閉環兩邊的零件或部件開始,沿著裝配精度要求的方向,以相鄰零件裝配基準間的聯系為線索,分別由近及遠地去查找裝配關系中影響真空輥裝配精度的有關零件,直至找到同一個基準零件的同一基準表面為止。

這些有關尺寸或位置關系,即為真空輥裝配尺寸鏈中的組成環。隨后就可畫出尺寸鏈圖。圖中所示的裝配關系中,主軸錐孔軸心線與尾座軸心線對溜板移動的等高度要求(A0)為封閉環,按上述方法很快査出組成環為A1、A2和A3 ,畫出裝配尺寸鏈.
