一、弧形輥的內部結構工作原理

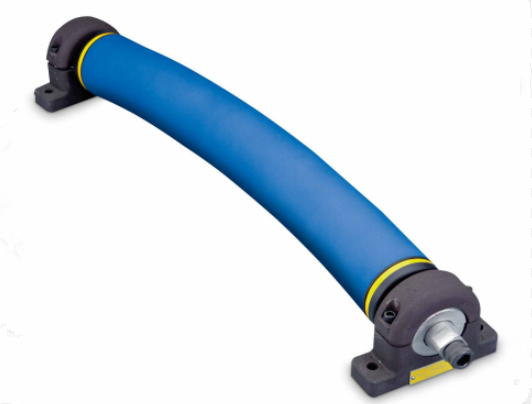

弧形輥是用在卷材分切和收卷過程中消除折皺和粘連的一種輥筒。弧形軸由于輥面變曲不規則又叫彎輥?；⌒屋佒饕苫⌒涡据S、滾動軸承總成、橡膠套筒、端套、支座及調節輪等組成。芯軸有一定的弧度并跟支撐固定在設備支架上，芯軸和輥面通過軸承鏈接，這樣輥面就可以和卷材同步轉動，從而完成舒展功能。弧形輥是將軸彎成所要求的弧形，軸上相隔一定間距裝有軸承，在軸承上套以橡膠套成為一個具有弧形、橡膠套可繞軸旋轉的輥子。

弧形的方向可通過軸座上的手輪進行調節，橡膠套在繞彎軸旋轉時膠面能夠展開及縮回，當基材從凹弧處開始接觸輥面，在運行到凸弧處離開時，弧形輥的輥面僅有中央部位是在平行于縱向的方向中旋轉，而輥面中央兩側的其他各點都與縱向成一定角度旋轉，因此對基材產生了向兩側的牽伸力，基材而得以展平。

弧形輥目前又分定弧輥和變弧輥兩種，按輥面材質又分為橡膠面弧形輥和金屬面弧形輥。每種弧形輥的作用也有區別。

二、弧形輥特點

1、線速度高、跳動量小、無噪聲，高可靠性、穩定性。

2、不脫節、無污染：不會在運行過程中出現脫節甚至漏油現象。

3、對基材出現中間緊兩邊松或中間松兩邊緊現象有獨特的展平功能。

4、旋轉扭矩小、可承受較大拉力。

5、密封性能好、防水、耐酸堿。

6、安全耐用、安裝調試簡便。

三、弧形輥作用

弧形輥在設備高速運行過程中可以可確保傳送薄膜高速下平穩運行，有效去除卷材褶皺。提高產品合格率。解決了卷材張力不一致造成的邊緣或中部松弛等問題。可以根據基材狀況有時需及時調整弧度方向，廣泛用于鋰電隔膜、銅箔、光學薄膜、紡織、印刷、造紙、包裝等行業，是目前使用范圍較廣，用量較大的輥筒品種。為產品的合格率做出了應有的貢獻。
