通過人工操作各種傳力機構實現夾緊工件，稱為手動夾緊?，F(xiàn)代高效夾具，大型夾具多采用機動夾緊方式。在氣動卡盤機動夾緊中，一般都有產生夾緊力的動力裝置，常見的動力系統裝置有:氣動、液壓、氣液聯合等快速高效傳動裝置。這樣可以大大降低夾緊工件的裝夾輔助時間， 提高生產率，降低勞動強度。

一、什么是氣動夾緊

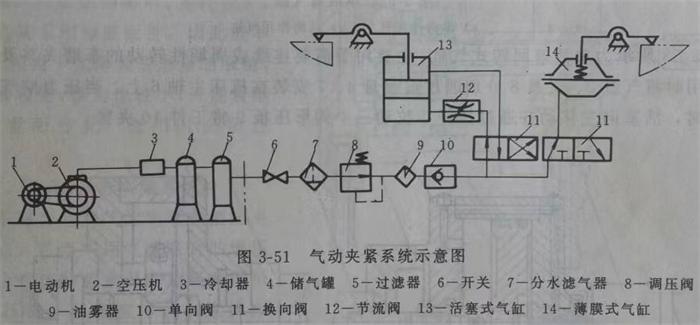

氣動夾緊是機動夾緊中應用最廣泛的一種，目前不僅廣泛應用于大批量生產，而且逐漸推廣到批量和小批量生產。  1.氣壓傳動系統  如圖所示，電機1驅動空氣壓縮機2產生0.7－0.9MPa通過冷卻器3的壓縮空氣 進入儲氣罐4備用。

壓縮空氣進入機床夾具在進入氣缸之前，必須進行處理：首先進入分水濾氣 裝置7，分離水分，過濾雜質，避免腐蝕部件和堵塞管道；然后通過壓力調節閥8將壓力降低到工作狀態壓 力(0. 4－0. 6MPa)并在壓力水平上穩定；然后通過油霧器9混合霧化油，以確保系統中的油霧各部件的潤滑；最后通過止回閥10，換向進入氣缸的閥門11、節流閥12。

二、氣動卡盤夾緊的特點

1、壓縮空氣來源于大氣，都能排出廢氣，處理方便，無污染。

2、壓縮空氣在管道中流通的壓力損耗較小，方便集中供氣，可以實現遠程操控，方便實現自動化。

3、壓縮空氣在管道中流速快，反應靈敏。能達到氣動卡盤快速夾緊的目的。

4、氣動卡盤夾緊力基本穩定，但由于空氣壓縮，夾緊剛度差，在切割或間歇切割時應進行夾緊設置自鎖裝置

5、與液壓夾緊裝置相比，只需要較少的壓縮空氣就以正常工作，結構較大。另外，氣動夾具機構動作時相比液壓裝置噪音要大。
