一、真空輥組合夾具的工作原理和特性

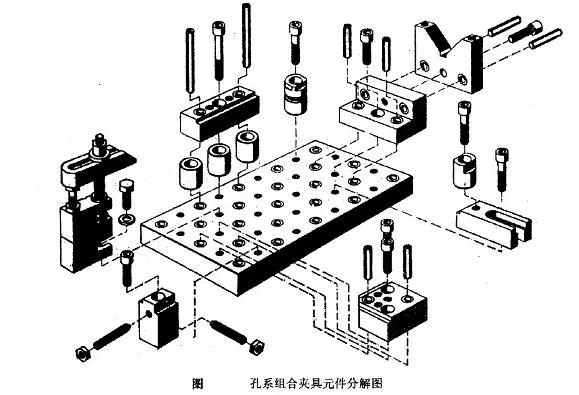

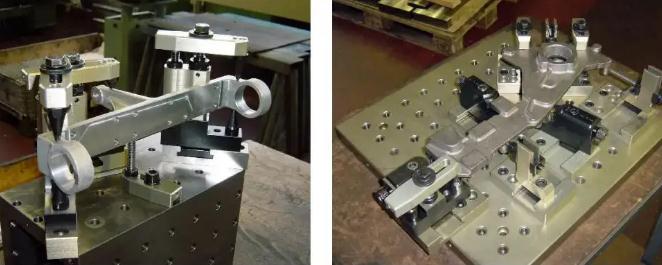

真空輥組合夾具是在機床夾具零件標準化的基礎上創新開發出來的一種新型工藝裝備。它的工作原理就像搭積木自由組合，如圖所示。它是一個通用的組件和組件，由一組結構和尺寸的標準化、序列化和標準化組成，時間短在內部組裝一套滿足工件加工要求的真空輥專用夾具。

使用完成后，將其拆卸成單個元件（不要拆卸組件），清洗后存放在倉庫中，然后重新組裝新夾具?？梢钥闯觯M合夾具是一種特殊夾具，可以重復使用多次因為它是組裝而不是設計和制造。具有以下特點：

1、選擇靈活多變，適用范圍廣，可大大縮短生產準備周期

2、可以節約大量的人力和物力，減少重復金屬材料的消耗。

3、可大大降低存放專用夾具的倉庫面積，簡化工廠管理。缺點是外形尺寸大，笨重，剛性較差。此外，由于所需元件的儲備較大，一次性投資成本高。

二、真空輥組合夾具系統和元件

真空輥組合夾具根據組裝時元件之間連接基面的形狀可分為種系和孔系兩大系統，其元件可分為種系和孔系. 也可以分為八大類。在每一類中又分為許多結構類型、品種和規格，以供不同夾具的組合。

三、組合夾具的應用范圍

因為真空輥組合夾具具有靈活多變、組裝迅速的特點，所以，新產品試生產、單件小批量生產等。有時對于批量生產， 還使用組合夾具.組合夾通?？梢詽M足不同的形狀工件的夾緊要求.因為組合夾具元零件的精度一般都在IT7－IT6級。它可以確保工件的位置精度達到IT8－IT7級，如果仔細挑選和調整使用的元件，也可以達到IT7－IT6級，組合夾具可用于各種普通機床或數控機床。其中，汽車和鉆井組夾具應用廣泛。

通過上述分析得出，真空輥組合夾具是一套非常方便實用的夾具，由于夾具使用搭配靈活，可減少重復生產專用夾具的時間，節省企業生產成本。同時又提高了生產效率，夾具使用如搭積木般靈活組合，無論對企業和生產者來說都是重大利好。
