一、尺寸鏈的概念

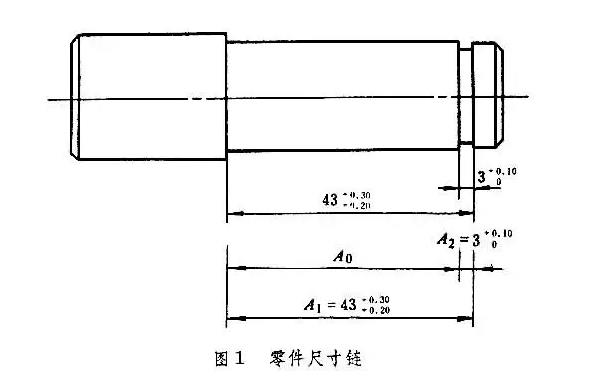

尺寸鏈是揭示真空輥加工和裝配過程中尺寸之間內部聯系的重要手段。圖為定位套， A0與A1 ，對于圖紙上標注的尺寸，當按零件圖加工時，尺寸 Ao 直接測量不方便，但尺寸容易測量A2.間接保證加工A0要求。當然，這必須分析A1、A2和A0之間的內在關系。

圖為真空輥裝入孔，其裝配精度A0是裝配后間接形成的，必須通過控制軸A間接保證孔的尺寸，也需要分析A1、A2和A0之間的內在關系。尺寸鏈理論可以揭示上述內在關系。尺寸鏈是在真空輥加工或機器組裝過程中，相互連接并按一定順序排列的封閉尺寸組合。尺寸鏈中的每個尺寸通常被稱為環。根據環的性質，可分為封閉環和組成環，組成環可分為增減環。

二、尺寸鏈的基本術語及分類

1、尺寸鏈的基本術語

(1).封閉環是尺寸鏈在加工或組裝過程中形成的最終環，其尺寸間接由組成環保證。如圖所示Ao組成環組成環是尺寸鏈中其他對封閉環有影響的環。

(2)如果組成環的變化會導致封閉環的同向變化(同向變化是指環增大時封閉也增大，環減小時封閉環也減小)，則環為增環。

三、尺寸鏈的分類

1.根據尺寸鏈的功能要求進行分割

(1)工藝尺寸鏈是指真空輥在加工過程中由相關工藝尺寸組成的尺寸鏈.

(2)真空輥裝配尺寸鏈是指由相關裝配尺寸組成的尺寸鏈.

2.根據尺寸鏈之間的相互連接

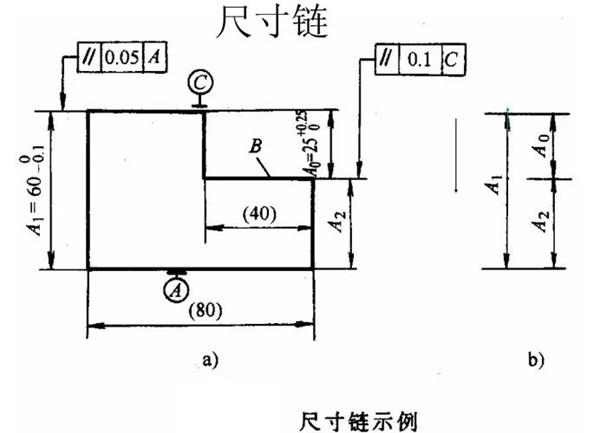

（1）獨立尺寸鏈：指鏈中的所有環僅屬于該尺寸鏈，其中任何環都與其他尺寸鏈無關。圖中顯示的尺寸鏈是獨立的尺寸鏈。

(2)并聯尺寸鏈:以公共環的形式存在于兩個或兩個以上的尺寸鏈中，形成并聯尺寸鏈，如圖所示。 A1 ,( B1 ）是公共環。它必須同時滿足并聯 A 尺寸鏈與 B 尺寸鏈的要求。為此，并聯尺寸鏈應分解為單一尺寸鏈 A 尺寸鏈與 B 根據尺寸鏈的原理，建立兩個方程，然后聯列求解。

3.根據環的幾何特征進行分類

(1)長度尺寸鏈是指全環為長度尺寸的尺寸鏈。

(2)角度尺寸鏈是指全環為角度尺寸的尺寸鏈。

4.按環的空間位置劃分

(1)直線尺寸鏈是指所有組成環平行于封閉環的尺寸鏈。

(2)平面尺寸鏈是指所有組成環都位于一個(或幾個平行)平面上，但有些組成環不平行于封閉環的尺寸鏈。

(3)空間尺寸鏈是指位于幾個不平行平面上的尺寸鏈。
