導熱冷卻輥在加工過程中根據定位的特點不同，工件在機床上裝夾一般有三種方式：直接找正裝夾、劃線找正裝夾和用夾具裝夾。

1、直接找正裝夾

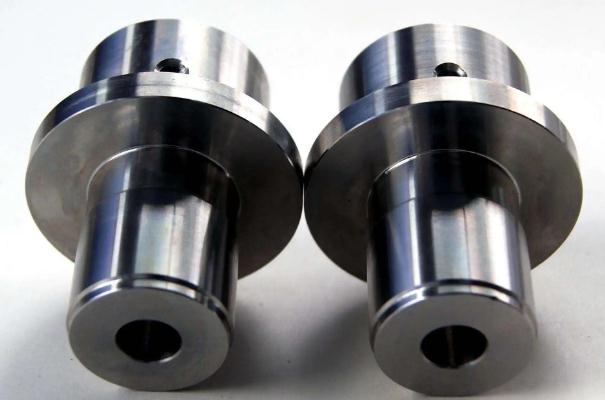

導熱冷卻輥工件定位時，用量具或量?jī)x直接找正工件上某一表面，使工件處于正確的位置，稱為直 接找正裝夾。在這種裝夾方式中，被找正的表面就是工件的定位基準。如圖所示的套筒零件，為了保證磨孔時的加工余量均勻，先將套筒預夾在四爪單動卡盤中，用劃針或百分表找正內孔表面，使其軸線與機床回轉中心同軸，然后夾緊工件。此時定位基準就是內孔而不是支承表面外圓。

這種裝夾方式的定位精度與所用量具的精度和操作者的技術水平有關，找正所需的時間長，結果也不穩定，只適用于單件導熱輥小批生產。但是當工件加工要求特別高，而又沒有專門的高精度設備或裝備時，可以采用這種方式。此時必須由技術熟練的工人使用高精度的量具仔細地操作。

2、劃線找正裝夾

這種裝夾方式是先按導熱冷卻輥加工表面的要求在工件上劃線，加工時在機床上按線找正以獲得工件的正確位置。圖中所示為在牛頭刨床上按劃線找正裝夾。找正時可在工件底面墊上適當?shù)募埰蜚~片以獲得正確的位置，也可將冷卻輥工件支承在幾個千斤頂上，調整千斤頂?shù)母叩鸵垣@得工件正確的位置。

此時支承工件的底面不起定位的作用，定位基準即為所劃的線。此法受到劃線精度的限制，定位精度比較低，多用于批量較小、毛坯精度較低以及大型零件的粗加工中、

3、用夾具裝夾

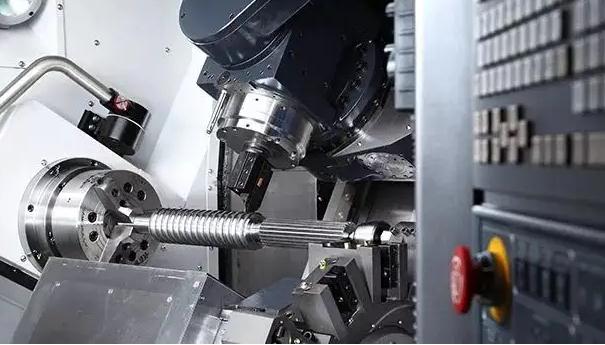

機床夾具是指在機械加工工藝過程中用以裝夾工件的機床附加裝置。常用的有通用夾具和專用夾具兩種類型。車床的三爪自定心卡盤和銃床用平口虎鉗便是最常用的通用夾具，圖中所示的鉆模是專用夾具的一個例子。從圖中可以看出，導熱輥工件以其內孔為定位基準套在夾具定位銷上定位，用螺母和壓板夾緊工件，鉆頭通過鉆套引導，在工件上鉆出孔來。

通過上述幾種裝夾方式可以看出，使用不同的裝夾方式對產品質量有很大影響，使用夾具裝夾時，導熱冷卻輥工件在夾具中迅速而正確地定位與夾緊，不需找正就能保證工件與機床、刀具間的正確位置。這種方式生產率高、定位精度好，廣泛用于成批以上生產和單件小批生產的關鍵工序中。專用夾具的設計原理和方法考驗一個技術工程人員的水平，需要在工作實踐中不斷總結和改進。
